DHT11 ile Dijital Termometre Uygulaması

DHT11, sensörümüz ise dijital bir sensördür, üzerinde kendi işlemcisini (8 bitlik) bulundurur. Bu sensörün artısı, sıcaklığın yanında bize ortam nemini de vermesidir. Yani nem ve sıcaklık ilişkisi ile alakalı, hissedilen sıcaklığın lazım olduğu projelerde bizim için ideal bir sıcaklık sensörüdür. Eksi yönü ise 2 derece hassasiyette olmasıdır. Uygulamalarınızda hangi modülü kullanacaksanız aşağıda resim üzerindeki kırmızı daireyle belirtilen işaretlere bakarak bağlantıyı yapın.

Kodlamaya başlamadan önce DHT11 Eklentimizi, “Uzantılar/ Uzantıları Yönet” seçeneğinden ekrana gelen “Uzantıları Yönet” penceresine “DHT” yazarak listeden “DHT Eklentisi” ni yanındaki “İndir” düğmesinden indiriyoruz.

“Robotlar” Kod bloğunun altında eklentimiz listelendi artık kodlamaya başlayabiliriz.

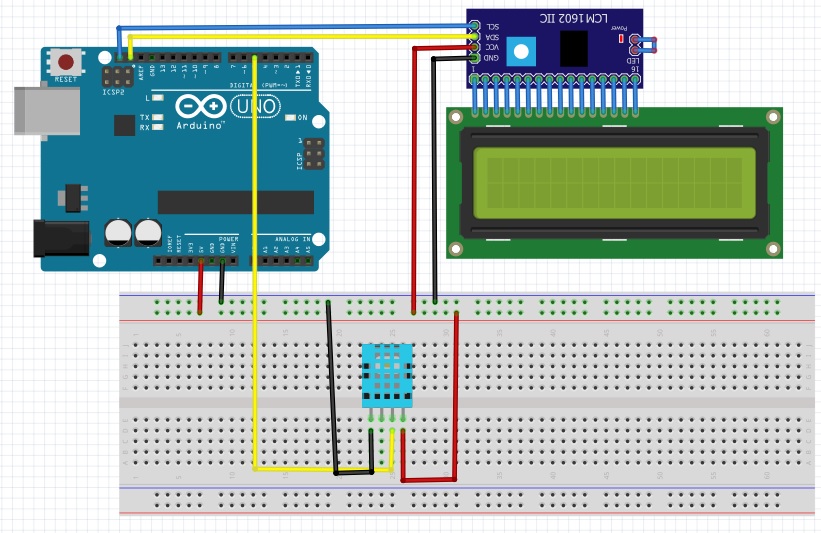

İlkönce Dijital Termometremizi Devre Tahtamız üzerinde kuralım.



  • Arduino Programı bloğu ile başlayarak ilk önce i2c ve DHT11 tanımlamalarımızı yaptık,
  • Sürekli tekrarla kod bloğu içinde,
  • 2 saniye süreyle 1. Satıra SICAKLIK, 2. Satıra NEM değerlerini yazdırdık,
  • 1 saniye süreyle Ekranı temizleyip ikinci ekrana geçtik.
  • 2 saniye süreyle İkinci ekranın 1. Satırına ROBOTIK, 2. Satırına KODLAMA yazdırdık.

Kodlarımızı hazırlayıp Arduino kartımıza yükledikten sonra, uygulamamızı çalıştırıp gözlemleyelim.
